点击数：185

CHANGSHENG GEO-MATERIAL TECHNOLOGY CO. LTD.

常胜塑料圆织机新技术之一

《一种梭子与筘片连续接触滚动导轨副及圆织机》

专利号：ZL 2019 2 1694951.8

Aug. 22, 2023

现有大型圆织机的梭子与梭道配合的三种典型结构及其特点：

1. 全梭轮结构，梭背轮在断续的钢筘上滚动产生跳动，速度低，噪音大，轮子寿命短，易冲梭。

2. 上下梭轮+梭背滑板结构，梭背滑板在断续的钢筘上滑动，滑动摩擦发热量大，滑动面要加油润滑，滑动摩擦只适用于低速，而且能耗高。

3. 燕尾槽滑板梭道结构，梭背滑板在断续的钢筘燕尾槽里滑动，可靠性高，但滑动摩擦发热量大，滑动面要加油润滑，同样只适用于低速，而且能耗高。

鉴于以上三种典型结构的缺陷，我们设计了梭背长轮在人字钢筘组成的内圆柱面上连续滚动的新结构，梭子运行过程中，梭背长轮始终作无跳动的纯滚动，由此产生了以下效果：

  • 与传统圆织机相比，编织速度提高了20%以上；
  • 梭子与梭道完全不用油润滑，降低了运行费用，没有油污染，免除了油腻粉尘的积聚，大幅减少日常清理维护工作量，特别适宜编织食品级织物；
  • 噪音低，极大改善了工作环境；
  • 能耗低，相同投梭率的主机电流低15%；
  • 梭背长轮和人字钢筘寿命长。



点击数：243

CHANGSHENG GEO-MATERIAL TECHNOLOGY CO. LTD.



常胜圆织机新技术

2022.11
序号 新专利或技术名称 专利号 采用新技术的效果
1 一种梭子与筘片连续接触滚动导轨副及圆织机 ZL 2019 2 1694951.8 不用滑板，梭背轮纯滚动，梭道不加油，大幅提高了梭子运行速度，不发热，低噪音，环境清洁，实现绿色环保生产。
　 　 　
2 一种梭子推进器及圆织  ZL 2021 2 0564408.7 实现推进器摩擦轮纯滚动，摩擦轮与跑道的压力自适应于梭子推进力，不用弹簧拉，不会打滑，基本不发热，提高了推进器可靠性，延长工作寿命。
　 　 　
3 一种带有风冷单元的圆织机 ZL 2020 2 2279389.1 经丝可以不加油不烫断，提高圆织机速度。环境清洁，编织过程始终没有油腻灰尘，实现绿色环保生产。
　   　
4 一种经丝防断式筘门、环形梭道及圆织机  ZL 2021 2 1372322.0 降低经丝毛丝和断丝率。
　   　 　
5 SPCL8/4400主传动：   同步带传动 　 60rpm时主机电流8.0A，功率约3.5kw，传动效率高，能耗低，无油，维修方便。
　 　 　
6 经丝张紧机构 申请号202222285064.3 杜绝经架上松丝对编织的影响，经丝张力稳
　 　 　 定、均匀，跳杆处能拉丝，操作方便，降低
　 　 　 原料损耗，提高成品率，提高产量。
点击数：1477

CHANGSHENG GEO-MATERIAL TECHNOLOGY CO. LTD.

首台二十梭无梭轮圆织机发往海外



2019年2月

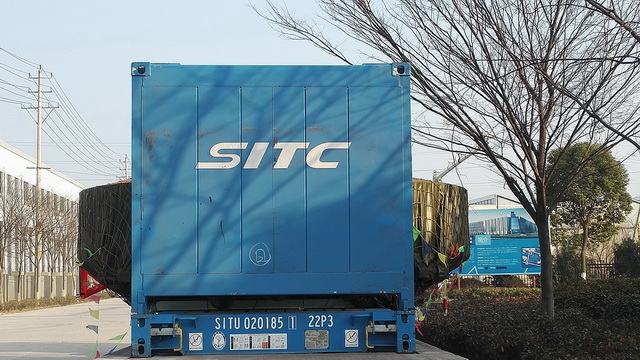

2019年春节前夕，本公司为国外客户生产的新型二十梭无梭轮圆织机发运，该机用于编织



周长11米（折径5.5米）的塑料扁丝织物。



SPCL-20/11000圆织机主要参数



序号

                  机型型号

项目

SPCL-20/11000

1

梭子数量（把）

20

2

主机转速（rpm）

28

3

织幅折径（mm）

5500

4

经纱架纱盘数（piece）

5376

5

纱管尺寸（mm）

¢50x240

6

纬丝最大丝包（mm）

¢160x220

7

经丝最大丝包（mm）

¢250x220

8

主电机功率(kw)

22

9

提取伺服电机(kw)

2.0

10

整机重量（kg）

20000

11

整机尺寸长x宽x高（mm）

22550x19720x7500









最新更新: 该20梭圆织机已完成现场安装调试进入生产阶段





点击数：2197

CHANGSHENG GEO-MATERIAL TECHNOLOGY CO. LTD.

德国专家专程来访常胜圆织机

2017年8月





德国土工合成材料生产和应用领域的三位资深专家专程赴本公司考察访问，了解圆织机的最新技术。具备编织1000g/m2以上、强度400kN/m以上的重型圆织机令德国专家耳目一新, 印象深刻，双方进行了友好洽谈。
点击数：3322

CHANGSHENG GEO-MATERIAL TECHNOLOGY CO. LTD.

SPCL系列圆织机与其他圆织机的根本区别

          2009年11月

           经常有人问：SPCL系列圆织机与其他圆织机有哪些区别？这里向两类客户简单介绍SPCL系列圆织机与其他圆织机的根本区别。
      首先把客户划分为两类，第一类客户是长期从事塑料编织产业的专业人士，第二类客户是正在准备加入塑料编织产业的后专业人士。

对第一类客户的回答：
一、关于梭子
      SPCL系列圆织机梭子采用独创专利技术《塑料圆织机燕尾导轨副》(专利号：ZL 96 2 17570.6)，梭子上只有一只被推梭器推进的轮子，没有其它梭轮，因此经丝受到的碾压破坏减少80%，同时，避免了经丝对梭子运动精度的影响，这是与其他圆织机绝然不同，并产生以下效果：
   1. 大大降低断丝率，将圆织机的最大幅宽拓展到10米以上，织物单位面积重量拓展到250~800克米2和50克米2以下;
   2. 完全避免掉梭，梭子能适应厚度0.03-0.5mm以上的经丝；
   3. 织物在编织过程中的强度损耗减少10%。


二、关于凸轮
      SPCL系列圆织机改进了奥地利史大林格尔圆织机所采用的三维空间凸轮结构形式 ，凸轮、摇杆、棕带组成的开口系统中没有滑动摩擦部位和部件，使整机具有以下特点：
   1. 工作平稳，凸轮免润滑，低噪音；
   2. 能耗降低25%以上，相当于幅宽6米的圆织机每天节电60度。


三、关于纬密调整
     SPCL系列圆织机主机及提升系统均采用变频器控制和伺服控制，提升速度与主机转速保持同步，两者的速比可随时调整，因而整机具有以下特点：
   1. 能够随时对织物的克重作精确微调，弥补拉丝产生的误差，既能满足客户的要求，又能避免浪费扁丝；
   2. 调整纬密不需停车，可以边编织边调整，提高了生产效率。


对第二类客户的回答：
一、关于圆织机的性能
   1. SPCL系列圆织机是唯一覆盖幅宽2~10.2米、克重40~800克/米2的圆织机。换言之，SPCL系列超级圆织机既能编织其他圆织机能编的织物，也能编织其他圆织机不能编的织物，从而经常获得独占市场的垄断机会。
   2. 使用相同的丝，SPCL系列超级圆织机编织的织物强度比其他圆织机高10%，即当其他圆织机编织的织物强度与要求差10%以内时，用SPCL系列圆织机可编织出强度符合要求的织物，因此在日复一日的生产中能将次品减到最少，从而大大减少产品因质量不合格造成用户索赔和收不到货款的被动情况。
   3. SPCL-16/10000转速35转/分，SPCL-12/8000A转速41转/分，SPCL-10/6000转速51转/分，断丝少，编织密度10x10、130克/米2的织物时，实际日产分别为1.4万米2、1万米2和8千米2。


二、关于圆织机的维修
     SPCL系列圆织机在追求卓越性能的同时，致力于简化维修和减少易损件，具备三年机械行业工作经验的技术工人能在一个月内基本掌握维修技术。


三、关于圆织机的售后服务
      SPCL系列圆织机的核心技术拥有完全自主知识产权，在产品不断改进与提高的同时，我们将对产品的改进延伸到老用户处，力求让所有用户的SPCL系列圆织机提高性能，发挥最大效益。
